Chanming New Energy Chanming Sistem Penyimpanan Tenaga Modular Bertindan (20–64 kWh): Spesifikasi Produk dan Penjelasan Terperinci Senario Kecil dan Sederhana Industri dan Komersial di Afrika
Di sebuah pasar raya sederhana di Kano, Nigeria, grid elektrik hanya membekalkan kuasa selama 6–8 jam sehari. Pemiliknya, Mustafa, telah memasang satu set sistem penyimpanan tenaga luar grid 20 kWh tiga tahun lalu, bersama susunan fotovoltaik 15 kW di atas bumbung, kini peti sejuk, sistem juruwang dan pemantauan keselamatan boleh beroperasi 24 jam tanpa gangguan. Baru-baru ini dia menyewa sebuah kedai di sebelah, bercadang untuk mengembangkan sistem kepada 40 kWh—tidak perlu menukar kabinet, hanya perlu menambah dua lapisan modul pada menara bateri sedia ada.
Ini bukan senario andaian. Di Afrika Sub-Sahara, pulau-pulau luar grid di Asia Tenggara dan kawasan bersuhu tinggi di Timur Tengah, pengguna kecil dan sederhana industri dan komersial sedang menjadi segmen yang paling pesat berkembang dalam pasaran penyimpanan tenaga. Apa yang mereka perlukan bukan bateri dinding 5–10 kWh tahap rumah, tetapi sistem bertindan modular yang kapasitinya boleh dikembangkan, pemasangannya fleksibel, dan mampu menahan persekitaran bersuhu tinggi dan berdebu.
Artikel ini akan memperkenalkan secara sistematik spesifikasi teras Chanming Sistem Penyimpanan Tenaga Modular Bertindan (tiga gred: 20 kWh / 40 kWh / 64 kWh), logik pengembangan kapasiti, serta aplikasi tipikalnya dalam senario perniagaan kecil dan sederhana di Afrika.
---
1. Gambaran Keseluruhan Produk: Daripada Modul Tunggal kepada Menara Bateri
Sistem penyimpanan tenaga bertindan Chanming menggunakan reka bentuk modular, setiap modul standard mempunyai kapasiti terkadar 5.12 kWh (51.2 V / 100 Ah, sel LiFePO4). Pengguna boleh menggabungkan secara fleksibel mengikut keperluan beban:
| Peringkat konfigurasi | Bilangan modul | Kapasiti keseluruhan | Voltan terkadar | Kuasa nyahcas berterusan maksimum | Senario penggunaan tipikal |
|---|---|---|---|---|---|
| Asas | 4 modul | 20.48 kWh | 51.2 V | 10 kW | Kedai kecil, klinik, pejabat |
| Standard | 8 modul | 40.96 kWh | 51.2 V | 20 kW | Pasar raya sederhana, stesen minyak, kilang kecil |
| Diperluas | 12 modul | 61.44 kWh | 51.2 V | 30 kW | Gudang besar, stesen pangkalan komunikasi, pusat peranginan |
Jadual 1: Spesifikasi konfigurasi tiga peringkat sistem penyimpanan tenaga bertindan Chanming
Nota: Kuasa nyahcas di atas ialah keupayaan output peringkat sistem, operasi sebenar perlu dipadankan dengan penyongsang atau penyongsang-pengawal bersepadu berkuasa yang sepadan. Chanming menyediakan 10 kW / 16 kW penyongsang-pengawal bersepadu sebagai pilihan pelengkap.
Sistem ini menggunakan struktur menara jenis kabinet, berat satu modul kira-kira 45 kg, tapak roda dengan fungsi pengunci disediakan di bahagian bawah, memudahkan pergerakan dan kedudukan secara manual di dalam gudang kecil tanpa forklift. Modul-modul disambungkan melalui antara muka kuasa dan komunikasi jenis palam pantas, pemasang tidak perlu mengimpal atau pendawaian kabel yang rumit, penambahan atau penggantian satu modul boleh disiapkan dalam masa 30 minit.
Rajah 1: Gambar sebenar kilang sistem penyimpanan tenaga bertindan Chanming (pandangan sisi). Struktur menara jenis kabinet hitam, setiap lapisan ialah satu modul piawai 5.12 kWh, dengan tapak beroda di bahagian bawah untuk memudahkan pemasangan dan kedudukan di tapak.
---
Dua, Parameter Teknikal Teras
2.1 Sel Bateri dan Pengurusan Bateri
| Parameter | Spesifikasi |
|---|---|
| Sistem kimia sel bateri | LiFePO4（Litium besi fosfat） |
| Voltan nominal | 51.2 V DC |
| Kapasiti modul tunggal | 5.12 kWh |
| DoD disyorkan | 90% |
| Hayat kitaran @ 25°C, 0.5C | 8000+ kali（>80% kapasiti EOL） |
| Hayat kalendar | 15 tahun |
| Julat suhu operasi | Pengecasan: 0–55 °C；Pelepasan: -20–60 °C |
| Gred perlindungan | IP20（dalam kabinet）/ kabinet luar IP54 pilihan |
| Fungsi BMS | td>Perlindungan cas berlebihan/nyahcas berlebihan/suhu berlebihan/litar pintas, anggaran SOC/SOH, pengimbangan pasif|
| BMS Antara muka komunikasi | CAN 2.0B + RS485 (Modbus RTU) |
Jadual 2: Parameter teknologi teras sistem penyimpanan tenaga bertindan Chanming
2.2 Mengapa pilih LiFePO4 untuk sistem bertindan?
Dalam sistem penyimpanan tenaga berkapasiti besar pada tahap 20–64 kWh, keselamatan sel dan konsistensi jangka panjang adalah penunjuk yang lebih penting daripada ketumpatan tenaga. Suhu larian terma LiFePO4 mencapai 270–350 °C, walaupun beroperasi tanpa penghawa dingin di dalam bilik suhu tinggi 45 °C di Afrika, ia masih jauh di bawah ambang pencetus larian terma. Sebaliknya, sistem NMC mempunyai kadar penurunan kapasiti 2–3 kali ganda berbanding LiFePO4 pada suhu yang sama, dan memerlukan pelaburan pengurusan haba tambahan.
Selain itu, lengkung cas dan nyahcas LiFePO4 adalah rata (platform 3.2 V panjang), ini bermakna dalam sebahagian besar julat SOC, voltan keluaran sistem stabil, titik operasi penyongsang berubah sedikit, dan kecekapan penukaran keseluruhan lebih tinggi.
---
3. Senario Penggunaan dan Pelanggan Sasaran
Pasaran industri dan komersial kecil di Afrika mempunyai tiga ciri utama: kekerapan gangguan bekalan elektrik yang tinggi, motivasi tinggi untuk menggantikan harga elektrik yang mahal, dan bajet permulaan yang terhad. Reka bentuk sistem penyimpanan tenaga bertindan yang "bermodular + boleh dikembangkan" sememangnya sepadan dengan keperluan ini: pengguna boleh membeli 20 kWh terlebih dahulu untuk menyelesaikan keperluan paling mendesak seperti peti sejuk beku/pencahayaan/sistem tunai, dan selepas perniagaan berkembang, tambah secara berperingkat kepada 40 kWh atau 64 kWh.
| Senario aplikasi | Senarai beban biasa | Konfigurasi awal yang disyorkan | Padanan fotovoltaik | Anggaran kitaran harian |
|---|---|---|---|---|
| Klinik komuniti | Peti sejuk vaksin (500 W), pencahayaan (200 W), peralatan perubatan (300 W) | 20 kWh | 5–8 kW | 1–1.5 kali |
| Stesen minyak tepi jalan | Pam minyak (2 kW), peti sejuk kedai serbaneka (1.5 kW), papan tanda LED (500 W) | 40 kWh | 10–15 kW | 1–2 kali |
| Pasar raya sederhana | Berbilang kumpulan peti sejuk (5 kW), sistem juruwang (1 kW), pemantauan keselamatan (500 W) | 40–64 kWh | 15–20 kW | 1–2 kali |
| Stesen pangkalan komunikasi | Peralatan BTS (3–5 kW), penghawa dingin (2 kW) | 40–64 kWh | 10–15 kW | 1–2 kali |
| Resort luar grid | Penghawa dingin bilik tetamu (10 kW), pam air panas (3 kW), peralatan dapur (5 kW) | 64 kWh+ | 20–30 kW | 1 kali |
Jadual 3: Senario aplikasi tipikal dan cadangan konfigurasi untuk perniagaan kecil dan sederhana di Afrika
Kuasa beban dan tempoh operasi hanyalah contoh; pemilihan sebenar perlu berdasarkan simulasi setiap jam mengikut senarai beban pelanggan (Load Profile). Pasukan teknikal Chanming boleh menyediakan sokongan penilaian kapasiti awal berdasarkan HOMER atau PVsyst.
Rajah 2: Di pinggir bandar Nairobi, Kenya, Afrika, sistem penyimpanan tenaga bertindan dan susunan fotovoltaik yang dipasang di luar pasar raya sederhana. Reka bentuk modular membolehkan pemilik perniagaan mengembangkan kapasiti secara berperingkat mengikut pengembangan perniagaan, tanpa perlu melaburkan keseluruhan bajet sekali gus.
---
Empat, Pemasangan, Pengembangan Kapasiti dan Operasi serta Penyelenggaraan
4.1 Keperluan Pemasangan
- Ruang: Satu menara (12 modul) mengambil kira-kira 0.6 m × 0.6 m, ketinggian kira-kira 1.8 m, dan perlu menyediakan ruang pelesapan haba 0.3 m di bahagian atas;
- Lantai: Lantai simen rata atau platform rangka keluli yang diperkukuh, dengan keupayaan menanggung beban ≥ 600 kg;
- Persekitaran: Disyorkan dipasang di dalam bangunan yang mempunyai pengudaraan baik atau kawasan luar yang berbumbung; jika terpaksa terdedah kepada cahaya matahari langsung di luar, disyorkan memilih kabinet luar IP54 secara pilihan;
- Elektrik: Pendawaian sisi arus terus dan sisi arus ulang-alik perlu disiapkan oleh juruelektrik bertauliah profesional, sistem ini tidak menyokong pemasangan DIY.
4.2 Laluan Pengembangan Kapasiti
Proses tipikal untuk pengembangan kapasiti daripada 20 kWh kepada 40 kWh:
- Putuskan suis utama sistem, sahkan voltan sifar;
- Pasang 4 modul baharu di bahagian atas menara bateri sedia ada (antara muka palam pantas, tiada pendawaian semula diperlukan);
- Laksanakan "Pengenalan Modul Baharu" melalui panel pengurusan BMS (selesai secara automatik dalam kira-kira 5 minit);
- Hidupkan semula kuasa, jumlah kapasiti sistem dikemas kini secara automatik kepada 40.96 kWh.
Keseluruhan proses pengembangan kapasiti boleh diselesaikan dalam masa 1 jam, tanpa perlu menggantikan penyongsang atau mengkonfigurasi semula EMS.
4.3 Pemantauan Jauh
Sistem ini dilengkapi modul komunikasi Wi-Fi / 4G terbina dalam (pilihan), menyokong sambungan dengan platform pemantauan Chanming Cloud. Pengguna boleh melihat melalui laman web atau App:
- SOC, SOH, voltan/suhu sel secara masa nyata
- Statistik cas dan nyahcas harian/mingguan/bulanan
- Rekod penggera dan kod diagnostik kerosakan
- Kemas kini perisian tegar jauh (FOTA)
Untuk pemasang dan kontraktor EPC yang mengendalikan berbilang projek, platform pemantauan menyokong pengurusan berpusat berbilang tapak, di mana satu akaun boleh memantau status semua sistem yang beroperasi yang tersebar di bandar-bandar berbeza pada masa yang sama.
_1787750600427.jpg)

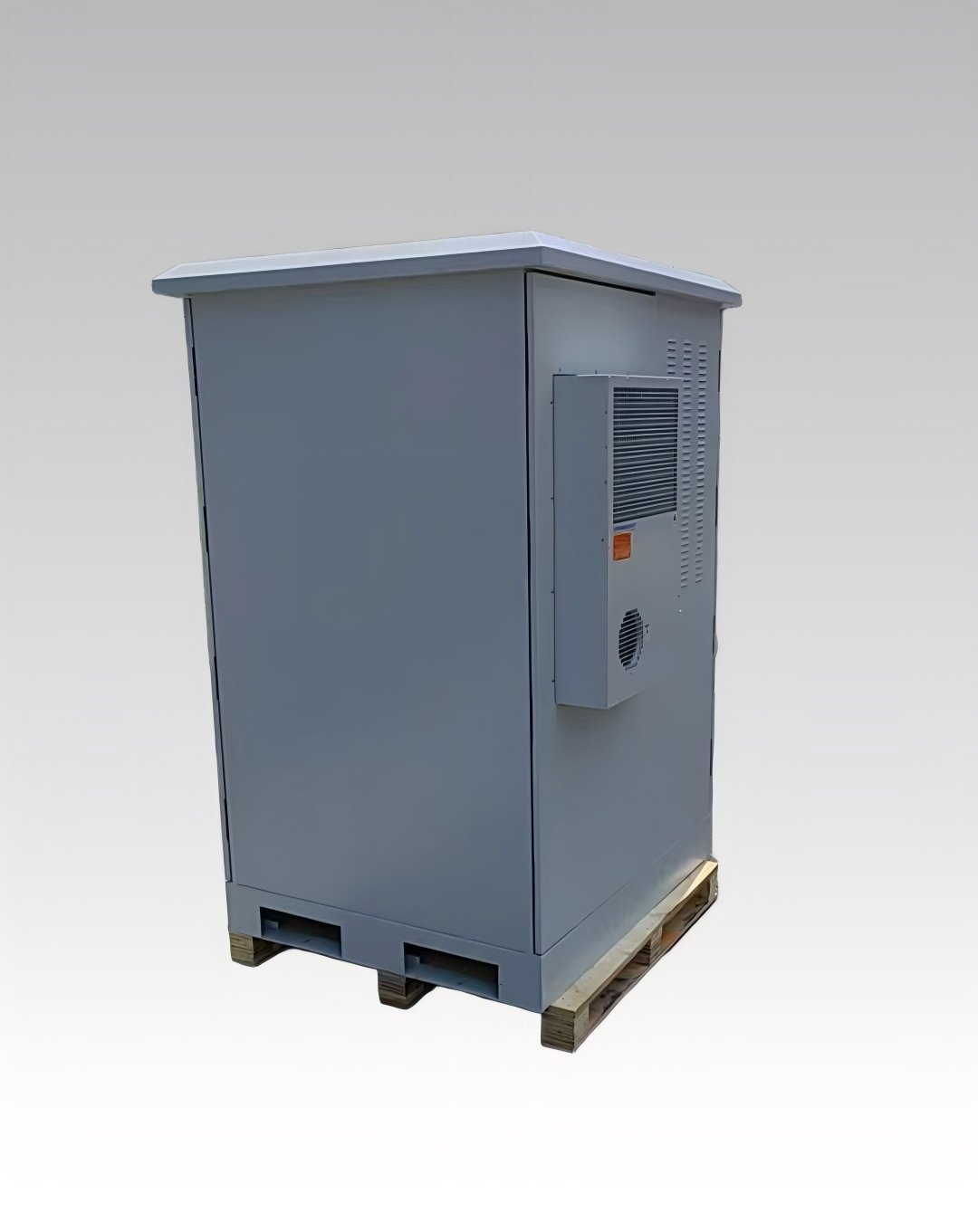

Rajah 3: Sistem penyimpanan tenaga bertindan versi kabinet luar (rendering latar belakang putih). Reka bentuk dengan tahap perlindungan IP54, menyokong pemasangan luar terus dalam persekitaran panas dan berdebu di Afrika, tanpa perlu membina bilik mesin tambahan.
Rajah 4: Gambar sebenar panel kawalan berskrin sistem bertindan. Paparan LCD memaparkan SOC, voltan, arus dan status penggera secara masa nyata, menyokong semakan parameter setempat dan ujian komunikasi BMS.
---
Lima, Pensijilan dan Jaminan
| Projek | Status |
|---|---|
| CE Pensijilan | ✅ Diperoleh (termasuk IEC 62109) |
| UN38.3 | ✅ Laporan ujian lengkap |
| UL 1973 / UL 9540 | 📋 Available upon request |
| IEC 62619 | 📋 Available upon request |
| Jaminan | Jaminan unit lengkap 5 tahun, sel bateri 8000 kitaran atau 10 tahun (mana-mana yang terdahulu) |
Jadual 4: Senarai pensijilan dan jaminan Chanming sistem penyimpanan tenaga bertindan
---
Kesimpulan
Bagi pasaran industri dan komersial kecil di Afrika, Asia Tenggara dan Timur Tengah, nilai teras sistem penyimpanan tenaga bukanlah "parameter paling canggih", tetapi "dalam lingkungan bajet, selesaikan masalah gangguan bekalan elektrik dahulu, kemudian berkembang bersama perniagaan". Chanming 20–64 kWh Sistem susunan modular direka khusus untuk keperluan ini: ambang permulaan rendah (20 kWh), laluan pengembangan yang jelas (+20 kWh susun lapis demi lapis), penyelenggaraan mudah (pemantauan jauh + penggantian modular), pensijilan lengkap (CE/UN38.3 sudah tersedia, UL boleh ditambah).
Jika anda sedang mencari pembekal penyimpanan tenaga susunan yang boleh dipercayai untuk pasaran sasaran, sila hantar senarai beban projek anda melalui borang pertanyaan di laman web, pasukan teknikal kami akan memberikan cadangan konfigurasi kapasiti awal dan pelan sebut harga dalam masa 48 jam.
